Maurer Magnetic DN-Integration

DN-Integration

DN-Integration允許相容線圈模組與專利的 Maurer Degaussing ®脈衝消磁技術整合運行
可直接安裝到客戶生產機器上現有的開關櫃中
電源模組完全安裝在安裝板上，無需在機器上安裝任何額外的機櫃
由於工廠配置了現成的安裝板，並在輸出側配備插頭連接，因此組裝和調試快速且無故障
與標準整合現場匯流排耦合器實現高效、輕鬆的連接
本模組結合了 Maurer Degaussing ®消磁製程與 SE/CT-U/VE/RE/DS 線圈的所有優點

產品介紹應用領域檔案下載

Technical data*

Power module		DN-750-Int	DN-1100-Int	DN-1850-Int
Dimensions mounting plate	W	575	575	575
(mm)	H	570	570	570
	D	310	310	310
Power supply	VAC	3PE 380 – 480
	Hz	50 / 60
Control connection	V	24
	Hz	DC
		1A fuse for control, 4A fuse for fan, 1A fuse for fieldbus coupler
Weight	kg	18	20	25
Peak current^1,2	A	36	52	80
Internal fuse	A	20	20	20
Connection		Standard with fieldbus coupler via Profibus, Ethernet, Profinet, CANopen or other protocols (to be defined when ordering). Alternatively, digital inputs and outputs are available.

Options

Process monitoring
Safety function STO (Safe Torque Off)
Power selection (3 levels)
UL approved material

¹ Effective value lower by a factor of 1.41

² In continuous operation it is 2 times lower

^* All informations are without guarantee

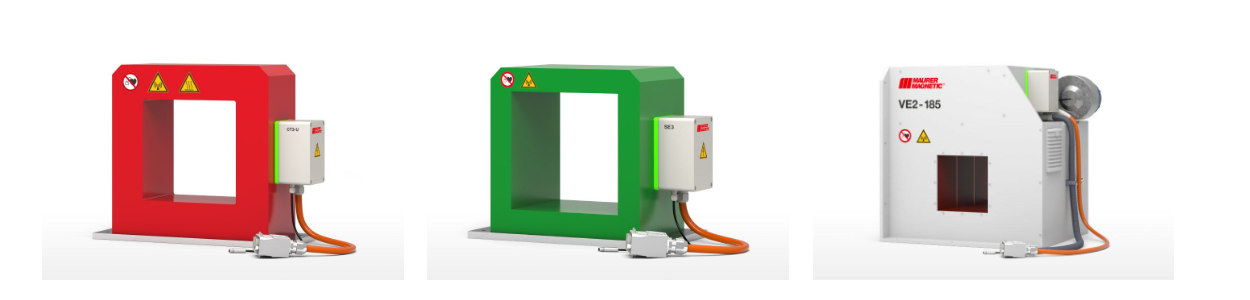

相容線圈模組

CT-U 線圈	SE 線圈	VE-高性能線圈
適用於各種要求嚴格的工業應用	針對工業零件清潔中的高效消磁進行了最佳化	透過個人化設計實現高磁場強度，適用於低剩磁極限值和深度退磁的苛刻退磁任務

重新捲繞	DS 線圈
經過最佳化，可在生產線上有效率地對棒材和管材進行消磁	針對難以觸及的零件（如鐵路軌道或大型滾動軸承）表面進行高效消磁進行了最佳化

Technical data*

Power module		DN-750-Int	DN-1100-Int	DN-1850-Int
Dimensions mounting plate	W	575	575	575
(mm)	H	570	570	570
	D	310	310	310
Power supply	VAC	3PE 380 – 480
	Hz	50 / 60
Control connection	V	24
	Hz	DC
		1A fuse for control, 4A fuse for fan, 1A fuse for fieldbus coupler
Weight	kg	18	20	25
Peak current^1,2	A	36	52	80
Internal fuse	A	20	20	20
Connection		Standard with fieldbus coupler via Profibus, Ethernet, Profinet, CANopen or other protocols (to be defined when ordering). Alternatively, digital inputs and outputs are available.

Options

Process monitoring
Safety function STO (Safe Torque Off)
Power selection (3 levels)
UL approved material

¹ Effective value lower by a factor of 1.41

² In continuous operation it is 2 times lower

^* All informations are without guarantee

相容線圈模組

CT-U 線圈	SE 線圈	VE-高性能線圈
適用於各種要求嚴格的工業應用	針對工業零件清潔中的高效消磁進行了最佳化	透過個人化設計實現高磁場強度，適用於低剩磁極限值和深度退磁的苛刻退磁任務

重新捲繞	DS 線圈
經過最佳化，可在生產線上有效率地對棒材和管材進行消磁	針對難以觸及的零件（如鐵路軌道或大型滾動軸承）表面進行高效消磁進行了最佳化

“現成”

安裝板上已完全配置並準備好安裝

DN Integration 電源模組可節省空間地整合到開關櫃中，從而簡化清潔系統的系統佈局，例如，無需額外的開關櫃進行消磁。透過標準整合現場匯流排耦合器和安裝板上預先測試且可立即使用的控制器，可確保輕鬆無故障地整合。系統狀態借助 LED 完整且清晰地顯示在介面板上，然後傳輸並發送訊號至線圈模組。持續使用工業標準組件可確保長期無故障運作。

2001年，Maurer Magnetic開發了Maurer Degaussing®^消磁工藝，並申請了專利。憑藉我們多年的經驗以及隨著時間的推移所獲得的專業知識，我們的技術得到不斷增強，同時我們的新相關專利對其進行了補充。我們的內部生產也使我們能夠快速、暢通地實現客戶需求，同時確保我們的品質標準。

“現成”

安裝板上已完全配置並準備好安裝
